Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Protector del paragolpes delantero

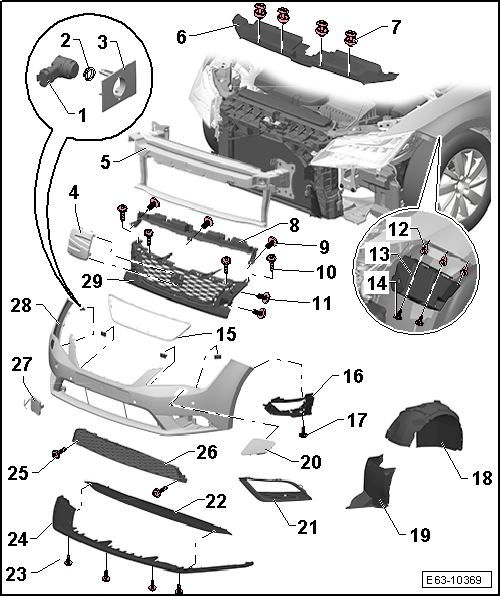

Revestimiento del paragolpes anterior: cuadro general de montaje

1 - Transmisor para aparcamiento asistido anterior

• 4 unidades

2 - Junta del transmisor para aparcamiento asistido anterior

• 4 unidades

3 - Soporte del transmisor para aparcamiento asistido anterior

• 4 unidades

4 - Anagrama anterior

5 - Traviesa anterior

6 - Cubierta de la chapa portacierre

7 - Remache expansible

• 4 unidades

8 - Deflector

9 - Tornillo

• 3 unidades
• 2 Nm

10 - Tornillo

• 2 + 2 unidades
• 2 Nm

11 - Tornillo

• 2 + 2 unidades
• 2 Nm

12 - Taco expansible

• 3 + 3 unidades

13 - Perfil guía

14 - Tornillo

• 3 + 3 unidades
• 2 Nm

15 - Contorno de la rejilla superior

• Desmontar y montar

16 - Soporte del faro antiniebla

• Según versión

17 - Tornillo

• 1 + 1 unidades
• Para fijar la rejilla al soporte

18 - Pasarruedas anterior

• Material PP/EPDM

19 - Spoiler pasarruedas anterior

• Material PP/EPDM

20 - Tapa del eyector del lavafaros

• Desmontar y montar el lavafaros

21 - Rejilla lateral del revestimiento del paragolpes

• Según versiones

22 - Alerón del spoiler inferior

23 - Tornillo

• 4 unidades
• 2 Nm

24 - Spoiler inferior

25 - Tornillo

• 1 + 1 unidades
• 2 Nm

26 - Rejilla inferior central

• Fijada por grapas de retención al revestimiento del paragolpes anterior

27 - Tapa recubrimiento gancho de remolque

28 - Revestimiento del paragolpes anterior

29 - Rejilla superior del revestimiento del paragolpes

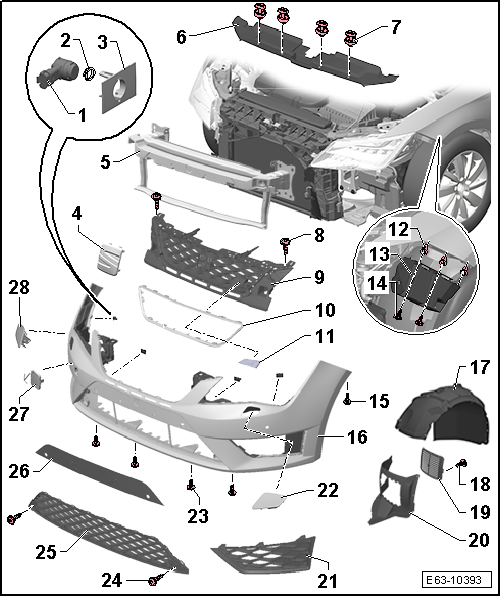

Revestimiento del paragolpes anterior, versión CUPRA: cuadro general de montaje

1 - Transmisor para aparcamiento asistido anterior

• 4 unidades

2 - Junta del transmisor para aparcamiento asistido anterior

• 4 unidades

3 - Soporte del transmisor para aparcamiento asistido anterior

• 4 unidades

4 - Anagrama anterior

5 - Traviesa anterior

6 - Cubierta de la chapa portacierre

7 - Remache expansible

• 4 unidades

8 - Tornillo

• 2 + 2 unidades
• 2 Nm

9 - Rejilla superior del revestimiento del paragolpes

10 - Contorno de la rejilla superior

• Desmontar y montar

11 - Anagrama anterior "CUPRA"

• Desmontar y montar "Emblema de la parte delantera CUPRA: desmontar y montar"

12 - Taco expansible

• 3 + 3 unidades

13 - Perfil guía

14 - Tornillo

• 3 + 3 unidades
• 2 Nm

15 - Tornillo

• 1 + 1 unidades
• Para fijar la rejilla al soporte

16 - Revestimiento del paragolpes anterior

17 - Pasarruedas anterior

• Material PP/EPDM

18 - Tornillo

• Para la fijación de la rejilla de ventilación

19 - Rejilla de ventilación

• Según versión
• Solo lado izquierdo
• Desmontar y montar. Retirar el tornillo

20 - Spoiler pasarruedas anterior

• Material PP/EPDM

21 - Rejilla lateral del revestimiento del paragolpes

22 - Tapa del eyector del lavafaros

• Desmontar y montar el lavafaros

23 - Tornillo

• 4 unidades
• 2 Nm

24 - Tornillo

• 1 + 1 unidades
• 2 Nm

25 - Rejilla inferior central

• Fijada por grapas de retención al revestimiento del paragolpes anterior

26 - Tapa

• Desmontar y montar

27 - Tapa recubrimiento gancho de remolque

28 - Tapa del eyector del lavafaros

• Desmontar y montar el lavafaros

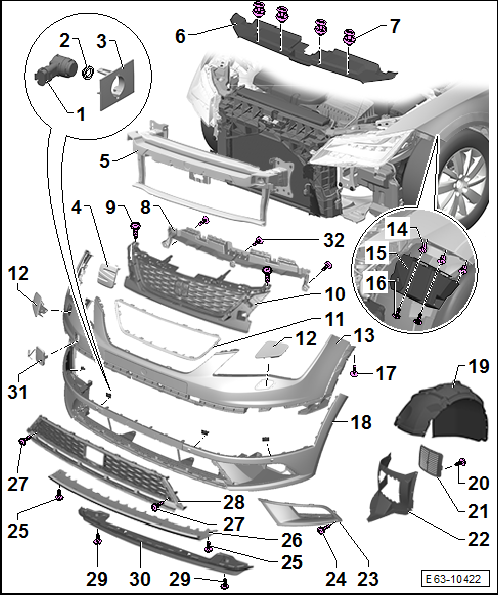

Revestimiento del paragolpes anterior, versión X-PERIENCE: cuadro general de montaje

1 - Transmisor para aparcamiento asistido anterior

• 4 unidades

2 - Junta del transmisor para aparcamiento asistido anterior

• 4 unidades

3 - Soporte del transmisor para aparcamiento asistido anterior

• 4 unidades

4 - Anagrama anterior

5 - Traviesa anterior

6 - Cubierta de la chapa portacierre

7 - Remache expansible

• 4 unidades

8 - Deflector

9 - Tornillo

• 2 Nm

10 - Rejilla superior del revestimiento del paragolpes

11 - Contorno de la rejilla superior

• Desmontar y montar

12 - Tapa del eyector del lavafaros

• Desmontar y montar el lavafaros

13 - Revestimiento del paragolpes anterior parte superior

14 - Taco expansible

• 3 + 3 unidades

15 - Perfil guía

16 - Tornillo

• 3 + 3 unidades
• 2 Nm

17 - Tornillo

• 1 + 1 unidades

18 - Revestimiento del paragolpes anterior parte inferior

19 - Pasarruedas anterior

• Material PP/EPDM

20 - Tornillo

• Para la fijación de la rejilla de ventilación

21 - Rejilla de ventilación

• Según versión
• Solo lado izquierdo
• Desmontar y montar. Retirar el tornillo

22 - Spoiler pasarruedas anterior

• Material PP/EPDM

23 - Rejilla lateral del revestimiento del paragolpes

24 - Tornillo

25 - Tornillo

26 - Spoiler inferior

27 - Tornillo

• 1 + 1 unidades
• 2 Nm

28 - Rejilla inferior central

• Fijada por grapas de retención al revestimiento del paragolpes anterior

29 - Tornillo

30 - Alerón del spoiler inferior

31 - Tapa recubrimiento gancho de remolque

32 - Tornillo

• 3 unidades
• 2 Nm
