Seat Leon (2013-2020) Manual de Taller: Contrapeso antivibrador en la tubería de agente frigorífico, lado de baja
presión: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares
necesarios
- Llave dinamométrica -V.A.G 1331/- (5... 50 Nm)
Desmontar
Aviso
- No hace falta desmontar la tubería de agente frigorífico para el desmontaje y
montaje del contrapeso antivibrador.

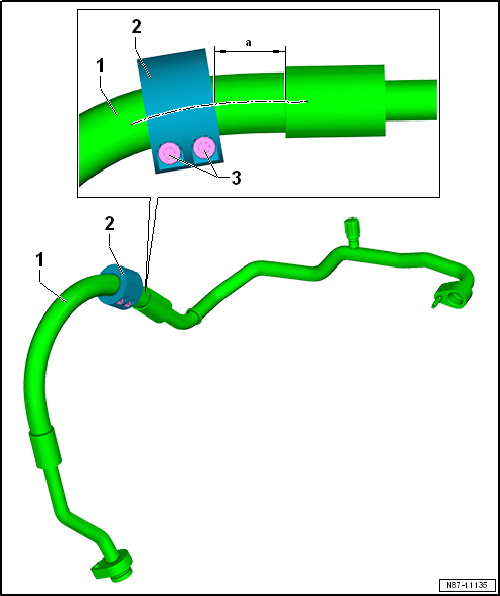

- Dependiendo de la versión del vehículo y de la tubería de agente frigorífico,
así como del período de la producción, puede haber un contrapeso antivibrador -2-
adicional en la tubería de agente frigorífico -1-.
- Desenroscar los tornillos -3-.
- Quitar el contrapeso antivibrador -2- de la tubería de agente frigorífico, lado
de baja presión -1-.
Montar
El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:
- Presentar el contrapeso antivibrador -2- con la cota especificada -a- 30 +- 5
mm en la tubería de agente frigorífico, lado de baja presión -1-.
- Apretar los tornillos -3-.
Aviso
- Observar que el contrapeso antivibrador -2- asiente firmemente en la tubería
de agente frigorífico y no pueda tocar otros componentes o entrar en contacto con
ellos durante el funcionamiento.
- La tubería de agente frigorífico, lado de baja presión -1-, no se debe aplastar
con el preso adicional -B-.
Par de apriete:
Válvula de vaciado y llenado, lado de baja presión y lado de alta presión:
desmontar y montar
Válvula de vaciado y llenado, lado de baja presión y lado de alta presión: desmontar
y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares
necesarios
- Estación de servicio para aire acondicionado

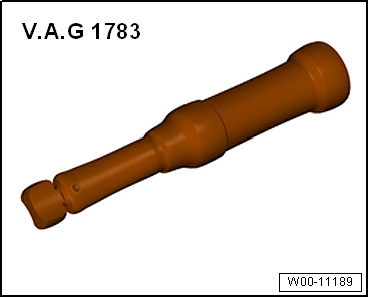

- Llave dinamométrica -V.A.G 1783-
- "Carraca insertable 1/4" -VAS 6234-
- Juego de adaptadores para los empalmes de servicio -T10364-
Aviso
- Hay que extraer previamente el agente frigorífico.
- Es posible seguir utilizando los equipos de servicio para climatizadores que
se han utilizado hasta la fecha ⇒ Catálogo de equipos de taller V.A.G.
- Hay que cerrar todos los componentes del circuito frigorífico que estén abiertos
con tapones adecuados para evitar que penetre la humedad.
Realizar primero los siguientes trabajos:
- Desconectar todos los consumidores eléctricos.
- Desconectar el encendido.
- Extraer la llave de encendido.
- Extraer el agente frigorífico.
Aviso
El vertido
de agente frigorífico al medio ambiente es un delito.
Desmontar
- Tener en cuenta las indicaciones al realizar trabajos en el circuito del agente
frigorífico.

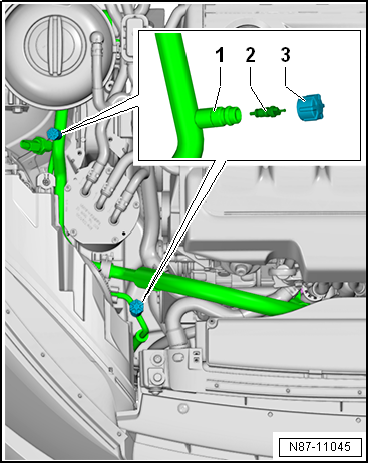

- Desenroscar la caperuza aislante -3-.
- Desatornillar el obús de válvula -2- de la tubería del agente frigorífico.
Montaje
El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:
Pares de apriete
- Cargar agente frigorífico R134a y aceite para máquinas frigoríficas.
- Consultar la memoria de incidencias y borrar los registros que se indiquen →
Equipo de diagnosis de vehículos en la función "Localización guiada de averías".
- Finalmente, comprobar el funcionamiento de la unidad climática.
