Toyota Auris: Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y sustituya los fusibles si es necesario.

1. Apague el interruptor de alimentación.

2. Abra la tapa de la caja de fusibles.

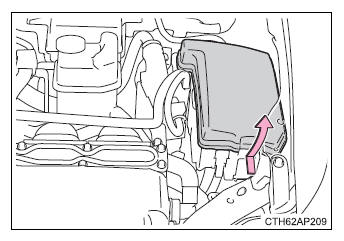

Compartimento del motor

Pulse la lengüeta hacia dentro y levante la tapa.

Cuando realice la instalación, primero enganche la tapa en las dos lengüetas traseras.

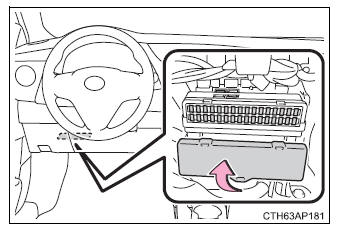

Debajo del tablero de instrumentos del lado del conductor (vehículos con dirección a la izquierda)

Tipo A: Saque la tapa.

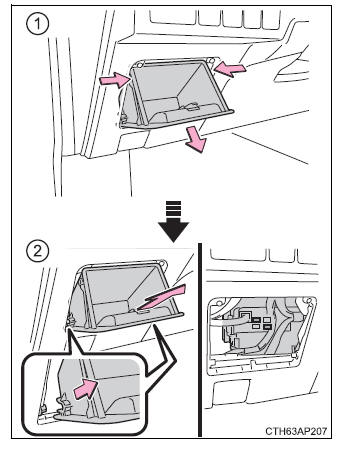

Tipo B:

1. Abra la caja auxiliar. Presione cada uno de los lados de la caja auxiliar para desenganchar los agarres superiores.
2. Saque la caja auxiliar y desenganche los agarres inferiores.

Debajo del tablero de instrumentos del lado del pasajero (vehículos con dirección a la derecha)

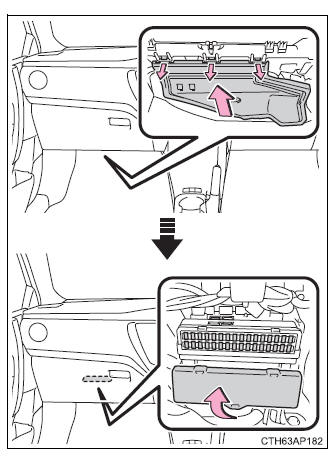

Tipo A: Retire la cubierta y la tapa.

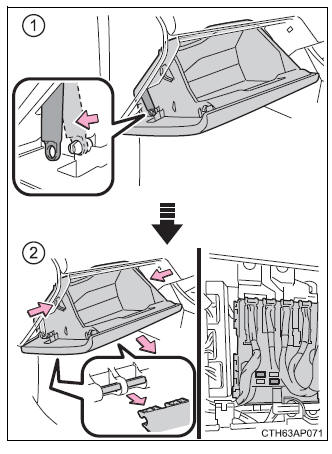

Tipo B:

1. Abra la guantera. Extraiga el amortiguador.
2. Empuje hacia dentro los laterales de la guantera para desenganchar los agarres superiores.

   A continuación, saque la guantera y desenganche los agarres inferiores.

3. Extraiga el fusible con la herramienta extractora.

Sólo se pueden retirar los fusibles tipo A utilizando la herramienta extractora.

4. Verifique si el fusible se ha fundido.

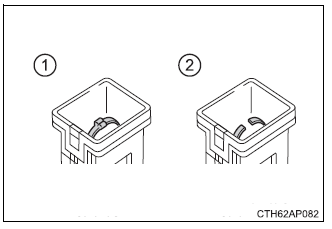

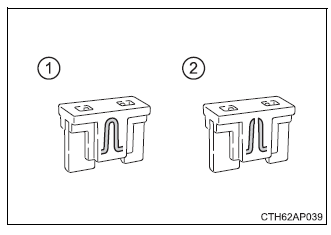

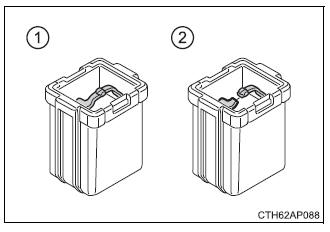

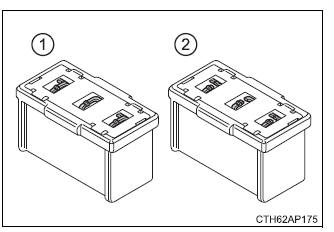

1. Fusible normal
2. Fusible fundido

Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

Tipo A

Tipo B

Tipo C

Tipo D

■ Después de cambiar un fusible

• Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que cambiar la bombilla.
• Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que revisen el vehículo.

■ En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

■ Al sustituir las bombillas

Toyota recomienda el uso de productos originales de Toyota diseñados para este vehículo. Debido a que algunas bombillas están conectadas a circuitos cuya función es la de evitar sobrecargas, los componentes que no sean originales o no estén diseñados para este vehículo podrían no funcionar.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un incendio.

• No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro objeto en lugar de un fusible.
• Utilice siempre fusibles originales de Toyota o equivalentes.

  No cambie nunca un fusible por un cable, aunque sea de forma temporal.

• No modifique los fusibles ni las cajas de fusibles.

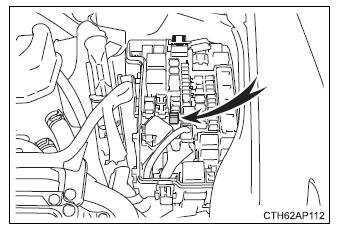

■ Caja de fusibles cerca de la unidad de control de potencia No compruebe ni cambie los fusibles ya que existen partes con alta tensión y cableado cerca de la caja de fusibles.

Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir lesiones graves o mortales.

AVISO

■ Antes de cambiar los fusibles Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que averigüen la causa de la sobrecarga eléctrica y la reparen.
