Seat Leon (2013-2020) Manual de Taller: Sonda lambda

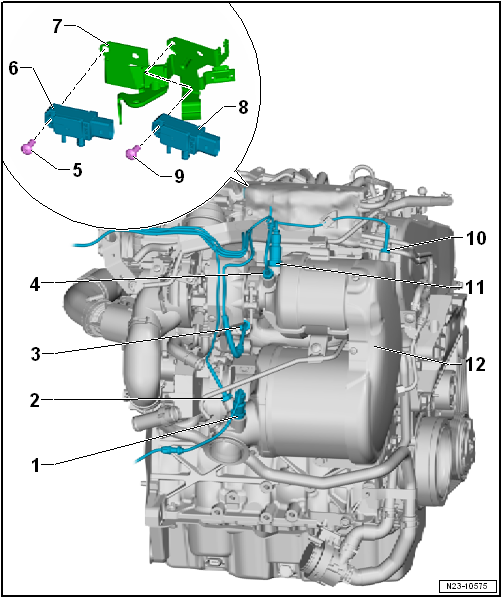

Cuadro de montaje - Sonda lambda

Cuadro de montaje - Sonda lambda

1 - Sonda lambda posterior al catalizador -G130- con calefacción para sonda lambda 1 posterior al catalizador -Z29-

  • Sólo para vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB
  • Desmontar y montar
  • Observar las indicaciones para el montaje
  • 52 Nm

2 - Sensor 4 de temperatura de los gases de escape -G648-

  • Viene montado sólo en los vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB
  • Desmontar y montar

3 - Sensor 1 de temperatura de los gases de escape -G235-

  • Desmontar y montar

4 - Sensor 2 de la temperatura de los gases de escape -G448-

  • Sólo para vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB
  • Desmontar y montar

5 - Tornillo

  • 8 Nm

6 - Sensor de presión diferencial -G505-

  • Desmontar y montar

7 - Soporte

  • Para el sensor de presión diferencial

8 - Sensor de presión 1 de gases de escape -G450-

  • Sólo para vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB
  • Desmontar y montar

9 - Tornillo

  • 8 Nm

10 - Sensor 3 de temperatura de los gases de escape -G495-

  • Desmontar y montar

11 - Sonda lambda 1 anterior al catalizador -GX10-

  • Consta de: sonda lambda -G39- y calefacción de la sonda lambda -Z19-
  • Desmontar y montar
  • 55 Nm

12 - Módulo para depuración de gases de escape

Sonda lambda: desmontar y montar

Sonda lambda 1 anterior al catalizador -GX10-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

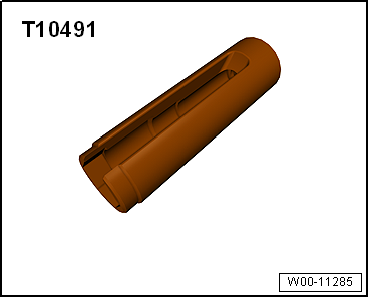

  • Llave anular SW 22 -T10491-

Sonda lambda 1 anterior al catalizador -GX10-: desmontar y montar

Desmontar

- Desmontar la cubierta del motor.

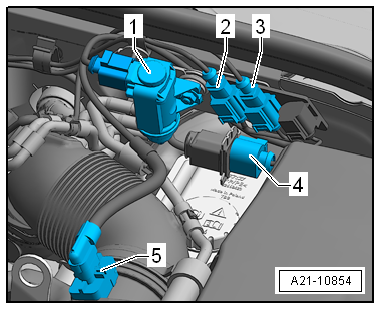

- Sacar de su soporte el conector eléctrico -4- de la sonda lambda 1 anterior al catalizador -GX10-, desacoplarlo y liberar el cable eléctrico.

  Aviso

Ignorar las -posiciones 1, 2, 3 y 5-.

A21-10854

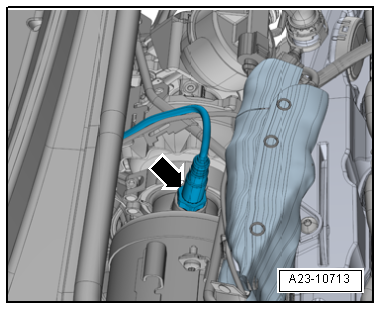

- Desenroscar la sonda lambda 1 anterior al catalizador -GX10--flecha- con el vaso de 22 -T10491-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Las sondas lambda nuevas llevan una capa de pasta de montaje. La pasta no debe llegar a las ranuras del cuerpo de la sonda.
  • En el caso de una sonda lambda usada, la pasta para soltar tornillos en caliente debe aplicarse sólo a la rosca. Esta pasta no debe llegar a las ranuras del cuerpo de la sonda. Pasta para tornillos calientes → Catálogo electrónico de piezas de recambio.
  • El cableado eléctrico de la sonda lambda se deberá volver a fijar sin falta en los mismos puntos al realizar el montaje, para impedir que el cable de la sonda lambda entre en contacto con el tubo de escape.

- Montar la cubierta del motor.

A23-10713

Pares de apriete

  •  "Cuadro de montaje - Sonda lambda"

Sonda lambda posterior al catalizador -G130-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

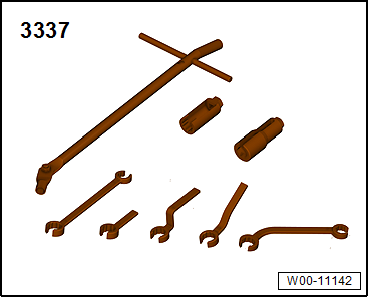

  • Juego de llaves anulares para sonda lambda -3337-

W00-11142

Desmontar

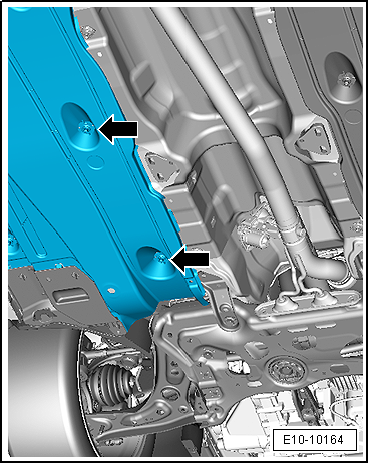

- Desenroscar las dos tuercas de plástico -flechas- del revestimiento de los bajos izquierdo -1- y separarlo un poco hacia abajo.

E10-10164

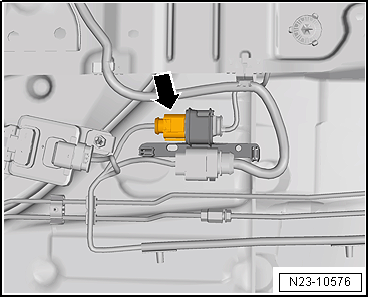

- Sacar del soporte y desacoplar el conector eléctrico -flecha- de la sonda lambda posterior al catalizador -G130- y liberar el cable.

N23-10576

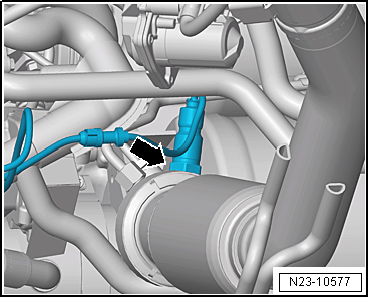

- Desenroscar la sonda lambda posterior al catalizador -G130--flecha- con un útil del juego de llaves anulares para sonda lambda -3337-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Las sondas lambda nuevas llevan una capa de pasta de montaje. La pasta no debe llegar a las ranuras del cuerpo de la sonda.
  • En el caso de una sonda lambda usada, la pasta para soltar tornillos en caliente debe aplicarse sólo a la rosca. Esta pasta no debe llegar a las ranuras del cuerpo de la sonda. Pasta para altas temperaturas.
  • El cableado eléctrico de la sonda lambda se deberá volver a fijar sin falta en los mismos puntos al realizar el montaje, para impedir que el cable de la sonda lambda entre en contacto con el tubo de escape.

N23-10577

Pares de apriete

  • Sonda lambda: cuadro de montaje "Cuadro de montaje - Sonda lambda"
  • Revestimiento de los bajos; Cuadro de montaje - Revestimientos de los bajos
